BAFA®-Fadengelege: Verstärkung aus diagonal verklebten Fäden

Zum Produktberater →
Eine offene Tür mit Fadengelege Muster drauf, im Hintergrund sieht man 4 Männer an einem Besprechungstisch

Die geheimen Verbinder und Stabilisierer dieser Welt

Ein Fadengelege besteht aus sich kreuzenden Fäden, die an den Kreuzungspunkten mit einem Bindemittel fixiert sind. Es verstärkt, verbindet und stabilisiert Materialien in Ihren Produkten. BAFATEX fertigt BAFA®-Fadengelege für Hersteller. Wie Sie Ihr Fadengelege konfigurieren, zeigt der Produktberater. Ihre Anfrage ist dadurch von Beginn an spezifiziert.

Was ist ein Fadengelege?

Ein Fadengelege (auch Laid Scrim) ist eine Leichtbau-Struktur aus Garnen. Wie Vliesstoffe zählt es zu den Non-Wovens. Anders als bei Geweben oder rechtwinkligen Gelegen kreuzen sich die Fäden diagonal. Sie liegen nicht lose über- und untereinander, sondern sind an den Kreuzungspunkten durch ein Bindemittel miteinander verklebt.

Im Sprachgebrauch finden Sie für dieselbe Produktfamilie auch Gittergelege, Diagonalgelege, diagonales Gelege, Triaxialgelege, Verstärkungsgelege und Stabilisierungsgelege. Bei BAFATEX heißt das Produkt Fadengelege.

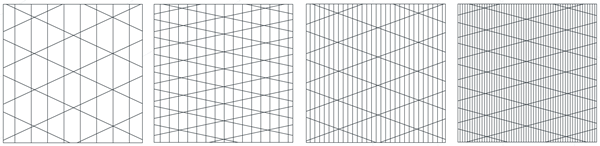

Verschiedene Fadenstellungen von BAFA-Fadengelegen im Vergleich

Aufbau: So entsteht die Stabilität

Diagonalstruktur und sechs Richtungen

Je nach Anzahl der Längs- und Diagonalfäden entsteht eine eng- oder weitmaschige Rautenstruktur. Ein Gewebe besteht aus zwei Fadenachsen und nimmt Kräfte vierdirektional auf. Klassische BAFA-Fadengelege verlaufen in drei Achsen und nehmen Kräfte sechsdirektional auf, bei individuell einstellbaren Kreuzungswinkeln. Das Ergebnis ist eine höhere Dimensionsstabilität, geringere Dehnung und höhere Festigkeit bei niedrigem Gewicht. Deshalb ist die Technologie für den Leichtbau interessant.

Spezialkonstruktionen mit 8 und 10 Richtungen

Für besonders hohe Belastungen gibt es 8- und 10-direktionale Fadengelege mit 4 bzw. 5 Achsen. Dort kreuzen sich bis zu 4 bzw. 5 Fäden an einem Punkt. Eingesetzt werden sie unter anderem bei stark belasteten Sportgeräten wie Skiern und bei stark beanspruchten Sportböden.

Goldfarbenes diagonales Fadengelege als Träger für Natursteinmosaik

Materialien für Fadengelege

Das Standardprogramm umfasst Glasfilamentgarn, Polyesterfilamentgarn und Viskose. Wenn Sie ein Polyester-Fadengelege oder ein Glasfaser-Fadengelege benötigen, finden Sie die Garnfeinheiten im Produktberater. Weitere Garne liefern wir auf Anfrage (Sonderanfrage).

MaterialgruppeGarneProgramm
GlasGlasfilamentgarnStandardprogramm (340, 680 und 1360 dtex); weitere Feinheiten auf Anfrage
PolyesterPolyesterfilamentgarnStandardprogramm (49, 74, 80, 140, 550 und 1100 dtex); weitere Feinheiten auf Anfrage
ViskoseViskoseStandardprogramm (143, 295 und 500 dtex); weitere Feinheiten auf Anfrage
PolyamidPolyamid 6.6auf Anfrage (Sonderanfrage)
Karbon und HochleistungsgarneKarbon, Kevlar, NOMEX, Technora, TWARONauf Anfrage (Sonderanfrage)
StahlStahlfasermischgarnauf Anfrage (Sonderanfrage)
NaturfasernBaumwolle, Flachs, Hanf, Jute, Ramieauf Anfrage (Sonderanfrage)

Mehr zu den Garnen finden Sie in der Materialübersicht

Zum Produktberater →

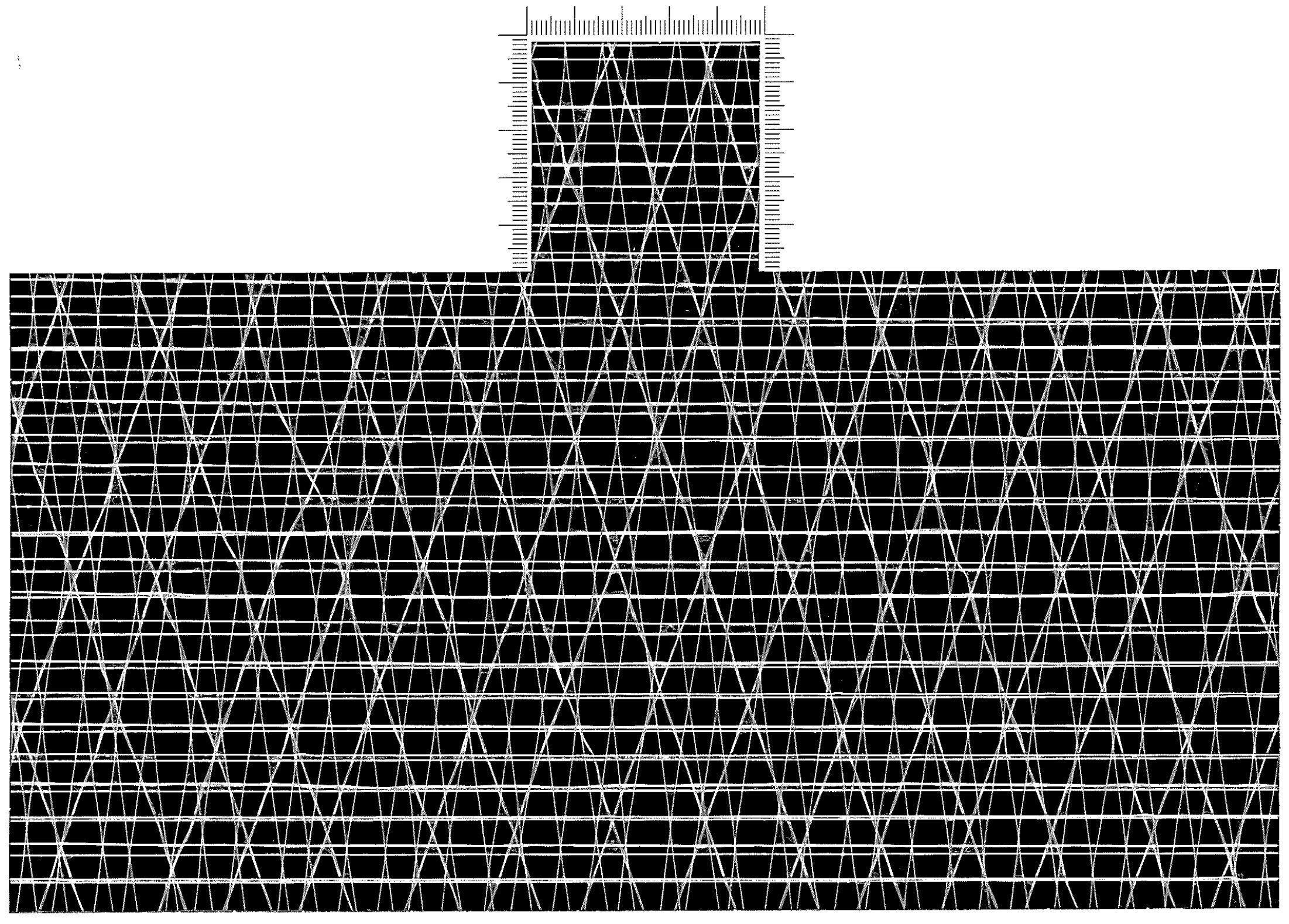

Struktur eines triaxialen Fadengeleges mit Maßstab

Ausrüstung und Konfiguration

Sie geben vor, was Ihr Produkt leisten soll. Wir stimmen Material, Struktur und Dichte darauf ab. Einstellbar sind:

ParameterMöglichkeiten laut Produktberater
Längsfäden20 bis 1.000 Fäden pro 100 cm
Diagonalabstand5 bis 50 mm
Rollenbreitebis 270 cm
Garnfür Kette und Diagonale getrennt wählbar
BindemittelStandard, wasserbasiert, flammhemmend, Lebensmittelkontakt oder nach Abstimmung
Kreuzungswinkelindividuell einstellbar

Der Produktberater zeigt Vorschau und Kennwerte bei jeder Eingabe. Die Kennwerte sind rechnerische, unverbindliche Werte, die auf Herstellerangaben der Garne beruhen. Sie ersetzen keine eigene Prüfung am fertigen Produkt. Die Mindestmenge beträgt 10.000 m² pro Jahr. Wenn Ihre Anforderung nicht in die Auswahl des Produktberaters passt, nennen Sie sie in der Nachricht des Anfrageformulars oder sprechen Sie uns direkt an.

Eigenschaften und Vorteile

  • Dimensionsstabilität: Die diagonale Struktur nimmt Kräfte in mehr Richtungen auf als ein Gewebe.
  • Geringe Dehnung bei niedrigem Gewicht: Das ist die Grundlage für den Einsatz im Leichtbau.
  • Anpassbare Struktur: Abstände und Ausrichtung der Fäden richten sich nach dem Einsatzzweck. Weite Fadenabstände beeinträchtigen die Durchfluss- und Filtereigenschaften von Filtervliesen nicht.
  • Materialkombination: Verschiedene Materialien lassen sich mitsamt ihren materialspezifischen Eigenschaften in einem Fadengelege kombinieren.
  • Design und Funktion: Meist liegt ein Fadengelege unsichtbar als Zwischenschicht in einer Sandwich-Konstruktion. Unter transparenten Oberflächen oder als oberste Schicht kann es auch sichtbar bleiben. Je nach Stärke, Dichte und Winkel der Fäden wirkt das Produkt filigraner oder stabiler.
  • Verarbeitung: Fadengelege werden auf Rollen geliefert und sind auf maschinelle Fertigungsprozesse ausgelegt. Sie lassen sich gut schneiden und stanzen.

Anwendungsbereiche für Fadengelege

BAFATEX beliefert ausschließlich Hersteller. Diese Bereiche stehen im Mittelpunkt:

Fadengelege anfragen oder konfigurieren

Am schnellsten kommen Sie über den Produktberater zu einer spezifizierten Anfrage: Fadenstellung festlegen, Garne für Kette und Diagonale wählen, Ausführung angeben und Anfrage senden.

Zum Produktberater →

Sie erreichen uns auch über das Kontaktformular oder direkt: Telefon +49 (0) 22 67 87 13-0, E-Mail info@bafatex.de. BAFATEX stellt seit 1959 BAFA-Fadengelege in Wipperfürth her (Leiersmühle 19, 51688 Wipperfürth) und ist nach ISO 9001 zertifiziert. Das Unternehmen gehört zur Dreyer Gruppe.

Häufige Fragen zu Fadengelegen

Was unterscheidet ein Fadengelege von einem Gewebe?

Bei einem Gewebe liegen die Fäden über- und untereinander. In einem Fadengelege sind sie an den Kreuzungspunkten verklebt und verlaufen diagonal. Ein Gewebe nimmt Kräfte vierdirektional auf, ein klassisches BAFA-Fadengelege sechsdirektional.

Sind Fadengelege, Gittergelege und Diagonalgelege dasselbe?

Die Begriffe werden für dieselbe Produktfamilie verwendet, ebenso Laid Scrim. BAFATEX verwendet den Begriff Fadengelege.

Aus welchen Materialien gibt es Fadengelege?

Im Standardprogramm sind Glasfilamentgarn, Polyesterfilamentgarn und Viskose. Weitere Garne, darunter Karbon, Polyamid 6.6 und Naturfasern, sind auf Anfrage (Sonderanfrage) möglich.

Welche Eigenschaften lassen sich einstellen?

Einstellbar sind unter anderem Garn, Zahl der Längsfäden, Diagonalabstand, Kreuzungswinkel, Bindemittel und Rollenbreite. Die genauen Bereiche nennt der Produktberater.

Gibt es eine Mindestmenge?

Ja, die Mindestmenge beträgt 10.000 m² pro Jahr.

Wie komme ich zu einem Angebot?

Konfigurieren Sie Ihr Fadengelege im Produktberater und senden Sie die Anfrage ab. Alternativ erreichen Sie uns per Telefon oder E-Mail.
